KVANT DisAir Dirt серия RF
KVANT DisAir Dirt промышленной серии производится в стальном корпусе из углеродной стали диаметром от 50 до 600 мм. Стандартная модель производится для скорости потока до 1,5 м/с и модель Q для скорости потока до 3м/c. Возможно исполнение как под сварку так и под фланцевое присоединение.
Автоматическое удаление грязи из воды систем отопления / охлаждения, водно-гликолевых смесей до 50% концентрата и производственной технической воды
Характеристики конструкции KVANT DisAir Dirt:
1. Прочный корпус гарантирует продолжительный срок службы.

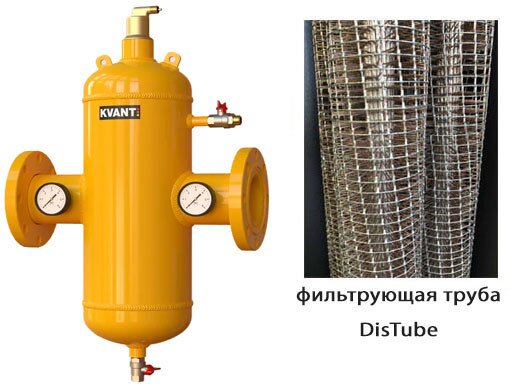

2. Для достижения оптимальной сепарации шлама специально разработана уникальная трубка DisTube, она обладает очень низким сопротивлением потоку воды.
3. Спускной кран для удаления собравшегося шлама, спускной клапан для удаления воздуха.
4. Собравшийся шлам не мешает протеканию жидкости.
5. Большой объем для сбора шлама и воздуха, поэтому низкая периодичность его слива или спуска воздуха.
Преимущества KVANT DisAir Dirt:
- Отделяются и удаляются мельчайшие частицы шлама размером от 5 мкм (=0,005 мм) для воздуха от 10 мкм (=0,010 мм).
- Шлам сливается а воздух спускается при работающей установке;
- Не требуется отсечных клапанов или обходной линии;
- Минимальный постоянный перепад давления;
- Гарантийный срок 36 месяцев.
|
Серия |
RF |
|
Область применения
|
Для систем кондиционирования, для обогрева пола, для систем отопления |
|

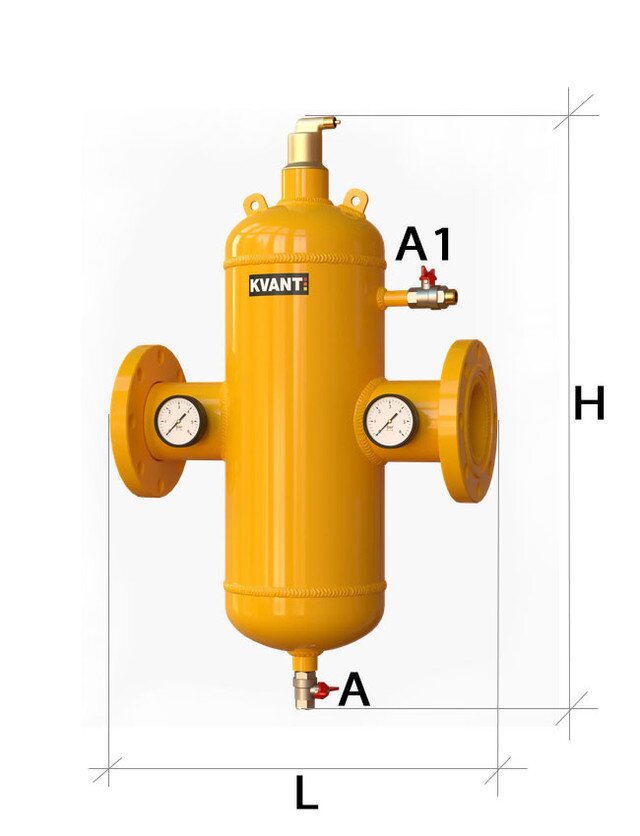

A |
1" |
|
А1 |
1/2" |
|
H(мм) |
820 |
|
L(мм) |
350 |
|
Максимальное рабочее давление (бар) |
10 |
|
Вариант монтажа |
Горизонтальный |
|
Очистка рабочей среды от шлама (мкм) |
5 |
|
Очистка рабочей среды от воздуха (мкм) |
10 |
|
Максимальная температура жидкости (°C) |
120 |
|
Расчетная скорость потока рабочей среды (м/с) |
1,5 |
|
Максимальная скорость потока (л/c) |
3,5 |
|
Пропускная способность Q(м3/час) |
12,5 |
|
Соединение (DN) |
125 |
|
Назначение |
Удаление шлама и воздуха из теплоносителя |
|
Тип корпуса |
Цельный |
|
Материал |
Углеродистая сталь |
|
Вариант подсоединения |
Фланцевое |
Технические данные KVANT DisAir Dirt:
- Рабочая температура до 120°С.
- Рабочее давление до 10 бар.
- Корпус углеродистая сталь.
- Фланцевое соединение: по DIN PN 10.
Перед проведением установки сепаратора обеспечьте полное снятие давления и охлаждение системы.
Рекомендуется установить сепаратор KVANT DisAir Dirt перед любым компонентом системы, требующем защиты от загрязнений.
Рекомендуется произвести установку сепаратора на главном обратном трубопроводе системы отопления / кондиционирования по возможности перед любым требующим защиты от загрязнений элементом, например перед насосом.
- Сепаратор KVANT DisAir Dirt должен устанавливаться без механического напряжения.
- Запрещается использовать DisAir Dirt для поддержки трубопровода.
- Работа прибора не зависит от направления потока .
- Монтажные уши могут использоваться для перемещения изделия только во время его установки.
Выбор соответствующего сепаратора воздуха и шлама
1. Определите диаметр трубы.
2. Определите скорость потока.
3. Определите по таблице соответствующую модель.

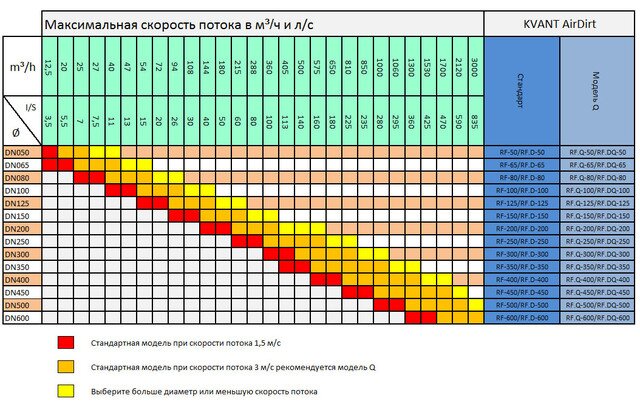

Таблица расхода потока для сепараторов воздуха и шлама KVANT DisAir Dirt
