KVANT DisAir промышленной серии производится в стальном корпусе из углеродной стали диаметром от 50 до 600 мм. Модель Q производится для скорости потока до 3м/c. Возможно исполнение как под сварку так и под фланцевое присоединение.

Автоматическое удаление грязи из воды систем отопления / охлаждения, водно-гликолевых смесей до 50% концентрата и производственной технической воды

Ввиду того, что микропузырьки свободно перемещаются с потоком по системе, требуются особые меры для того, чтобы удалить из системы. Корпус сепаратора имеет большее поперечное сечение, чем сечение присоединения, а также внутри сепаратора поток проходит через систему сеток образуя турбулентность и направляя микропузырьки в верхнюю зону покоя и далее удаляются через деаэрационный клапан.

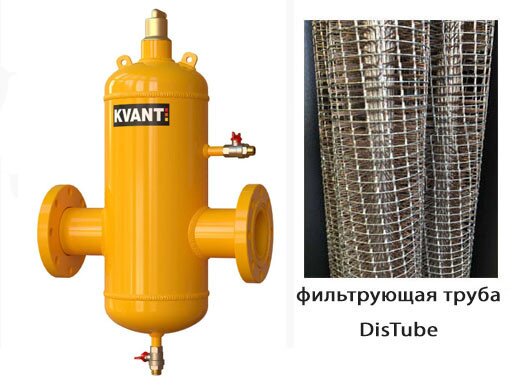

Основным элементом сепаратора является система фильтрации DisTube, которая зарекомендовала себя на протяжении десятилетий, крайне низкий уровень потери давления в направлении потока и высокий уровень потери в поперечном направлении, это значительно уменьшает турбулентность и направляет микропузырьки воздуха в верхнюю зону покоя.

Характеристики конструкции KVANT DisAir:

1. Прочный корпус гарантирует продолжительный срок службы.
2. Для достижения оптимальной сепарации воздуха специально разработана уникальная трубка DisTube, она обладает очень низким сопротивлением потоку воды.
3. Спускной клапан для удаления собравшегося воздуха.
4. Собравшийся воздух не мешает протеканию жидкости.
5. Большой объем для сбора воздуха, поэтому низкая периодичность его спуска.

Преимущества KVANT DisAir:

• Отделяются и удаляются мельчайшие частицы воздуха размером от 10 мкм (=0,010 мм);
• Работает полностью в автоматическом режиме;
• Обслуживание занимает не более 5 секунд;
• Полный спектр с точки зрения рабочих давлений обеспечивает долгосрочное и надлежащее функционирование теплогенераторов, термостатических клапанов.
• Воздух спускается при работающей установке;
• Не требуется отсечных клапанов или обходной линии;
• Минимальный постоянный перепад давления;
• Долгосрочный результат снижение рисков дефектов и сбоев;
• Гарантийный срок 36 месяцев.

Технические данные KVANT DisAir:

• Рабочая температура до 120°С.
• Рабочее давление до 16 бар.
• Корпус углеродистая сталь.
• Фланцевое соединение: по DIN PN 16.

Перед проведением установки сепаратора обеспечьте полное снятие давления и охлаждение системы.

Рекомендуется установить сепаратор KVANT DisAir перед любым компонентом системы, требующем защиты от загрязнений.

Рекомендуется произвести установку сепаратора на главном обратном трубопроводе системы отопления / кондиционирования по возможности перед любым требующим защиты от загрязнений элементом, например перед насосом.

• Сепаратор  KVANT DisAir  должен устанавливаться без механического напряжения.
• Запрещается использовать DisAir для поддержки трубопровода.
• Работа прибора не зависит от направления потока .
• Монтажные уши могут использоваться для перемещения изделия только во время его установки.

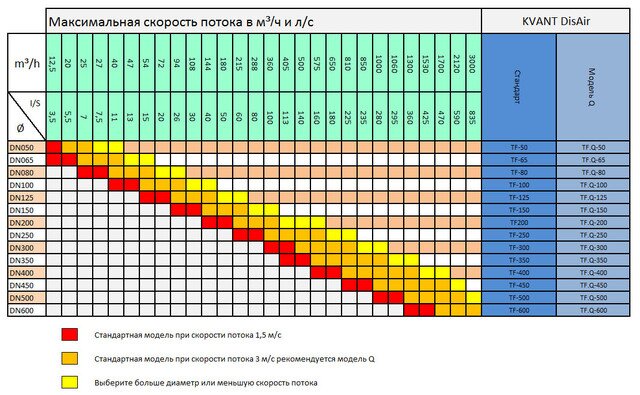

Выбор соответствующего сепаратора воздуха

1. Определите диаметр трубы.
2. Определите скорость потока.
3. Определите по таблице соответствующую модель.
