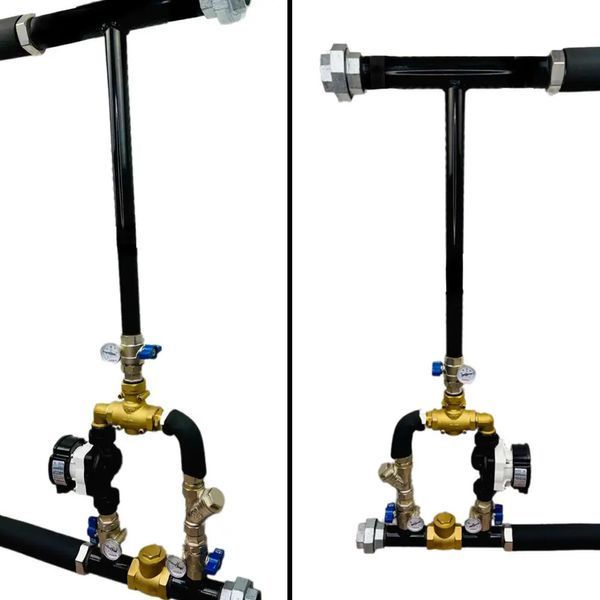

Комплект швидкого  підключення котла  LADOMIX. HT.FА3M  це досконале  технічне рішення  для повного  монтажу котла  (котлового контуру) до системи опалення або буферної ємності.  Даний комплект може працювати безпечно  з гравітаційною енергонезалежною системою опалення.

LADOMIX. HT.FА3M 50/6 універсальний  змішувальний антиконденсаційний  комплект зі з’єднанням американками з однієї сторони і гнучкими шлангами FLEXY ECO-FLEX HT з другої сторони, для  підтримки температури зворотньої  лінії котла 60°C з повноцінним бай пасом  з частотним  насосом APE 25-60, під гравітаційну систему опалення, або примусову з аварійним байпасом.

Маркування  LADOMIX.HT .FA3M це комплект який має з одного боку гнучке  підключення металевими нержавіючими шлангами FLEXY ECO-FLEX HT з накідними гайками з внутрішним різьбленням , а з іншого боку  роз’ємне з’єднення американка  з внутрішним різьбленням для жорстокого підключення до трубопроводу. В комплекті будуть йти 2 шланги (Т1,Т2) загальною сумою 3 метри (2+1), (1,5+1,5), (2,2+0,8),( 1,8+1,2) відповідного діаметру.

Потрібно заміряти довжину для підключення подаючої лінії Т1, та довжину для підключення зворотної лінії Т2 тому, що котли бувають з діагональною площиною підключення і  з вертикальною площиною підключення патрубків.  Якщо не підходить дана довжина, потрібно шукати комплект з більшими розмірами щлангів  LADOMIX.HT .FА3M загальна довжина  у  сумі 3 метри з однієї сторони  (2+1), (1,5+1,5), (2,2+0,8),  (1,8+1,2)  або LADOMIX.HT .FА4M загальна довжина у сумі 4 метри  з однієї сторони: (2+2),  (3+1),  (1,5+2,5), (2,8+1,2), ( 2,2+1,8).

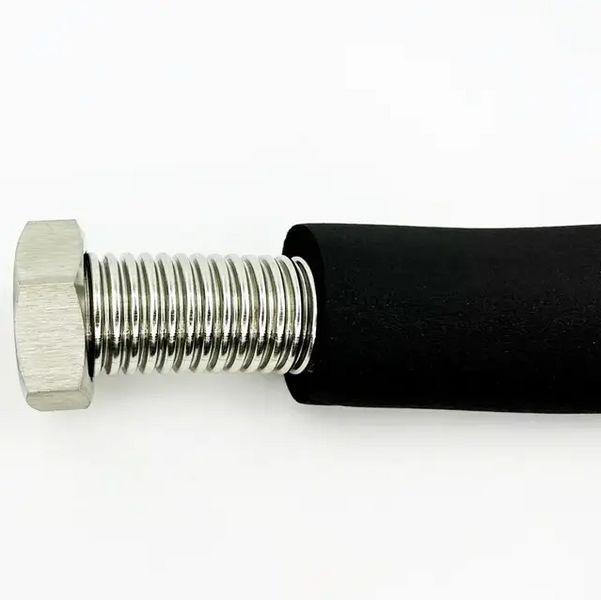

Або брати загальний комплект з зовнішніми різьбленням згідно маркування 40 (1 1/2" ) , 50 (2") LADOMIX.HT  на який  можливо підібрати окремо   металеві нержавіючи гнучкі  шлангі  в ізоляції FLEXY ECO-FLEX HT  відповідного діаметру  40 (1 1/2" ), 50 (2") довжиною від  0,5-3 м включно.

Для підключення  котел+теплоакумуляційна ємність (буферна ємність), котел+система опалення, з одніє сторони гнучке підключення, а з іншої  підключення жорстке зі зовнішним різьбленням.

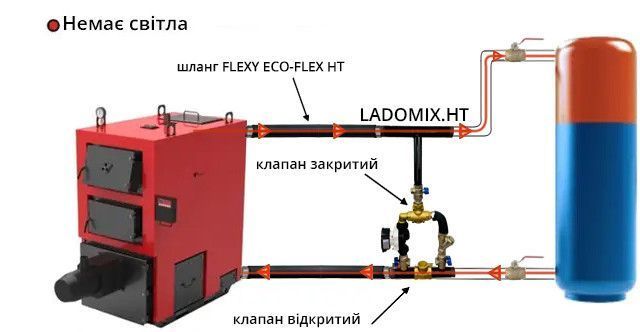

LADOMIX.HT.FА3M це аналог LADDOMAT  закінчений варіант з металевим  подаючим трубопроводом Т1 і зворотним Т2 зі внутрішніми різьбленнями американками  Ду 50 2" (літ. ,F,D) та гнучкими металевими  шлангами(літ.А.Е)  для  підключення котлів тепловою потужністю від 1 до 72 кВт    включно, має перевагу в тім, що всі деталі доступні для сервісу, має повноцінний по діаметру протока байпас зі зворотним пелюстковим клапаном   (літ.В), який дозволяє працювати системі опалення в аварійному режимі  без електроенергії, пропускаючи теплоносій по повному діаметру і в повному  обсязі,  в обхід насоса, тим самим даючи  можливість при аварійній ситуації  котлу не закипать.

Термостатичний  змішувальний монтажний  комплект LADOMIX.HT.FА3M  насосно-змішувальний вузол твердопаливного котла, конструктивно виконаний у  металі виріб,герметично випробуваний,  для організації повноцінного та закінченого монтажу котлового контуру,  підключення якого  можливо робити металевими нержавіючими шлангами  FLEXY ECO-FLEX  HT ( без зварювальних робот), сталевими  трубами так  і  пластиковим трубопроводом,але вже після комплекту.

LADOMIX.HT.FА3M    збільшують можливість досягнення в твердопаливному котлі вищої температури згоряння, що забезпечує повне згоряння палива, зниження викидів і досягнення високого ККД процесу горіння . Крім того, термостатичний трехходовий  змішувальний клапан автоматично підтримує високу температуру зворотного контуру  та гарантуює її незмінність протягом усього циклу згоряння, що підвищує ефективність роботи  котла, знижуючи утворення смоли  та конденсату, та збільшуючи термін його експлуатації.

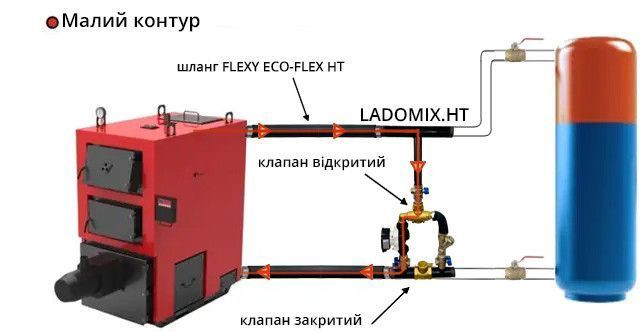

LADOMIX.HT.FА3M    зі  змішувальним антикондесаційним клапаном ICMA  60°C (букв.М) , ще надає перевагу  для ефективного пошарового завантаження теплоакумуляційних баків (буферних ємностей), спочатку нагрів твердопаливного дров’яного, пелетного, вугольного котла (малий контур) ,а потім вже йде нагрів буферної ємності із захистом котла,  від  надто низької температури теплоносія зворотного трубопроводу, що в іншому випадку призводить до  зниження продуктивності  котла.  Термостат відчуває  низьку температуру та  починає відкривати змішувальний клапан при температурі нижче 60С на зворотній лінії (Т2), бере теплоносій з вищою температурою з подаючої лінії (Т1) і змішує її до 60 °C, щоб повернути  теплоносій  в  котел з температурою не  нижче точки випадіння конденсату.

Вбудований  енергоефективний  частотний  насос APE 25-60 (літ.Р) H=6 м забезпечує примусову циркуляцію теплоносія або оптимальне завантаження бака акумулятора, а захищає насос і змішувальний клапан спеціальний вертикальний фільтр механічної очистки  Ду 25 мм ( літ.С)  зі вбудованим вертикальним інвертором, що не дає шламу падати вниз.

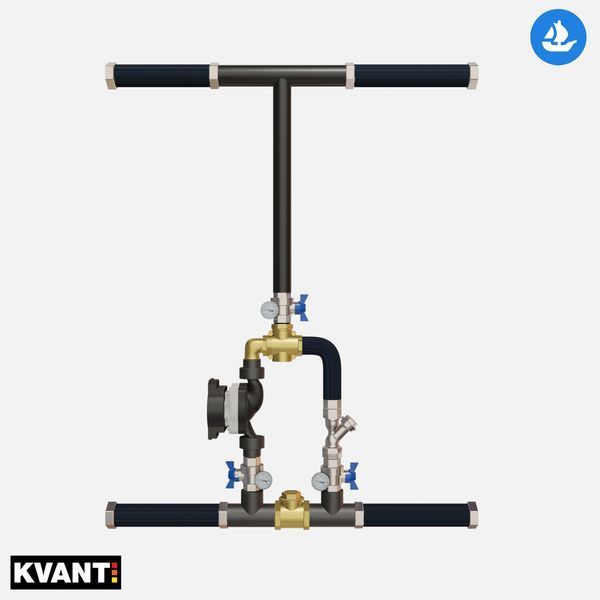

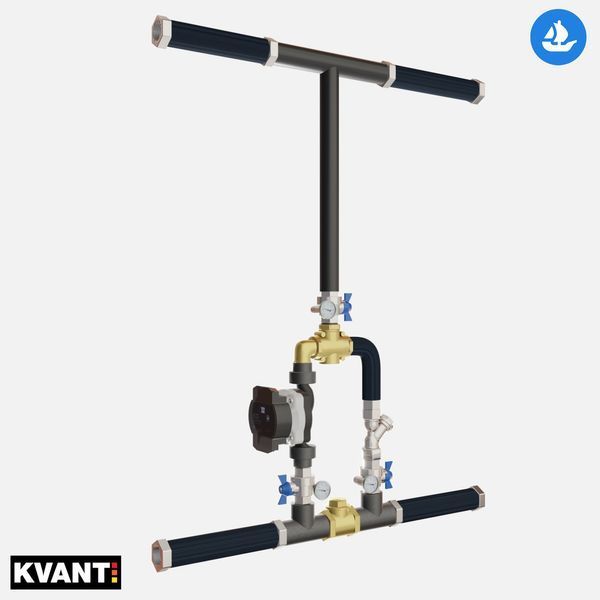

Комплект складається з патрубка подачі(Т1) та зворотного патрубка (Т2),чавунними американками з прокладками на кожну сторону підключення , інтегрованого частотного насоса, термостатичного змішувального клапана,зворотного клапана з  латунною пелюсткою Ду 40 мм ,  фільтра механічної очистки (вертикального розташування), кулькових кранів з термометрами 0-120°C  що легко зчитуються і дають можливість контролювати роботу змішувального вузла .  Для захисту від замерзання допускається використовувати теплоносій із вмістом гліколю та незамерзаючими рідинами з концентрацією гліколю до 50 %.

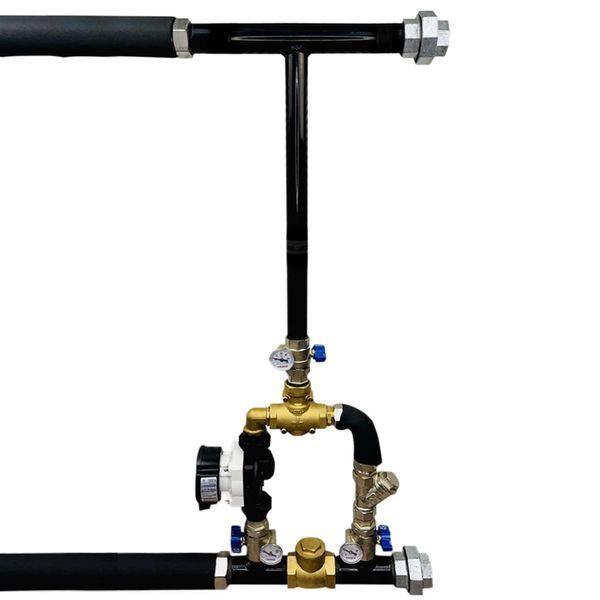

Легке встановлення, під’єднання на американках, кріплення йде в комплекті. LADOMIX.HT.FА3M  може бути встановлено  як зліва від котла так і  справа - достатньо переставити з гільз термометри в інший бік,. Все легко, доступно і зручно. LADOMIX.HT інноваційна зареєстрована в блокчейні система швидкого та надійного підключення котла (буферної ємності) від українського виробника  KVANT Laboratory  . Система має додаткові  комплекти для полегшення монтажу, комплект кутників, запірних кранів, нержавіючих гнучких металевих гофрошлангів  в ізоляції FLEXY ECO-FLEX HT  , групи безпеки ITAP KVANT, дистанційні групи безпеки з підключення мембранних баків. Також після буферної ємності термозмішувальні вузли корегування температури теплоносія 35-60 С LADOMIX.Т1,теплої підлоги 20-43°C  FLOMIX, вертикальні колектори-гідрострілки  KVANT HYBRID з вбудованим електричним теном.

Використовуючі систему    швидкого монтажу LADOMIX від  виробника KVANT Laboratory  ви маєте можливість отримати  прозору ціну на обладнання і зекономити на складних дорогих монтажних роботах.

Виготовлено в Україні . Гарантія 36 місяців.

Маркування  LADOMIX.HT  це загальний комплект з зовнішніми різьбленням згідно маркування 40 (1 1/2" ) , 50 (2") на який з обох боків можливо підібрати окремо   металеві нержавіючи  шлангі  FLEXY ECO-FLEX HT  відповідного діаметру  40 (1 1/2"), 50 (2") довжиною від  0,5-3м для підключення  котел-теплоакумуляційна ємність (буферна ємність). Або з одніє сторони гнучке підключення, а з іншої  підключення жорстке до зовнішнього різьблення.

Маркування  LADOMIX.HT .А  це комплект який з обох боків має  роз’ємне з’єднення американка з внутрішнім  різьбленням  згідно маркування 40 (1 1/2") , 50 (2") який можливо під’єднати  жорстким підключенням сталевою або пластиковою трубою з обох боків.

Маркування  LADOMIX.HT .FA2M це комплект який має з одного боку гнучке  підключення металевими нержавіючими шлангами FLEXY ECO-FLEX HT , а з іншого боку  роз’ємне з’єднення американка для жорстокого підключення. В комплекті будуть йти 2 шланги загальною сумою 2 метри (1+1) ,(1,2+0,8), (1,5+0,5),( 1,5+0,65) відповідного діаметру . Якщо не підходить дана довжина, потрібно шукати комплект з більшими розмірами LADOMIX.HT .FА3M загальна довжина  у  сумі 3 метри з кожної сторони  (2+1), (1,5+1,5), (2,2+0,8),  (1,8+1,2)  або LADOMIX.HT .FА4M загальна довжина у сумі 4 метри  з кожної сторони: (2+2),  (3+1),  (1,5+2,5), (2,8+1,2), ( 2,2+1,8).

Маркування  LADOMIX.HT .FF2M цей комплект має з обох боків гнучке  підключення металевими нержавіючими шлангами FLEXY ECO-FLEX HT, в комплекті будуть йти чотири шланги , з однієї  сторони загальною довжиною у сумі  2 метри:  (1+1) ,(1,2+0,8), (1,5+0,5),( 1,5+0,65) відповідного діаметру, і з іншої сторони  загальною довжиною у сумі  2 метри : ( 1+1) ,(1,2+0,8), (1,5+0,5),( 1,5+0,65) відповідного діаметру. Якщо не підходить дана довжина, потрібно шукати комплект з більшими розмірами LADOMIX.HT .FF3M загальна довжина  у  сумі 3 метри з кожної сторони  (2+1), (1,5+1,5), (2,2+0,8),  (1,8+1,2)  або LADOMIX.HT .FF4M загальна довжина у сумі 4 метри  з кожної сторони: (2+2),  (3+1),  (1,5+2,5), (2,8+1,2), ( 2,2+1,8).

Якщо і так не підходить,  тоді потрібен  загальний комплект  з маркуванням  LADOMIX.HT з зовнішніми різьбленнями на кінцях  і на нього вже окремо згідно потрібної довжини добрати шлаги  FLEXY ECO-FLEX HT від 0,5м до 3м включно,  індивідуально на кожний патрубок окремо.

ТЕХНІЧНІ ДАНІ

• Клас тиску: PN10
• Клас захисту IP44
• Насос  частотний 25/60  APE  KOER 130 мм зі шнуром (літ.Р)
• Кількість швидкостей: частотний
• Температура теплоносія, -10/ +110°C,
• Напруга живлення: 230±10% змінного струму, 50 Гц
• Споживання енергії, 45 Вт
• Енергетична класифікація: А
• З'єднання: внутрішнє  різьблення : Du50 (2") американка  (літ.,D,,F
• З'єднання: внутрішнє  різьблення : Du50 (2") 2 шланги загальною довжиною 3 м (2+1), (1,5+1,5), (2,2+0,8), (1,8+1,2) (літ.А.Е)
• Термостатичний клапан ICMA 60°C (літ.М)
• Фільтр грубої очистки з інвертором вертикального встановлення  Du25 (літ.С)
• Зворотний клапан з пелюстковим язичком : Du50 (2")  (літ.В)
• Максимальна витрата клапана Kvs 6.2 м.куб.год.
• Максимальна витрата насоса Kvs 2.9 м.куб.год.
• Висота підйому насоса 6 м
• Максимальна потужність для котлів до 72 кВт

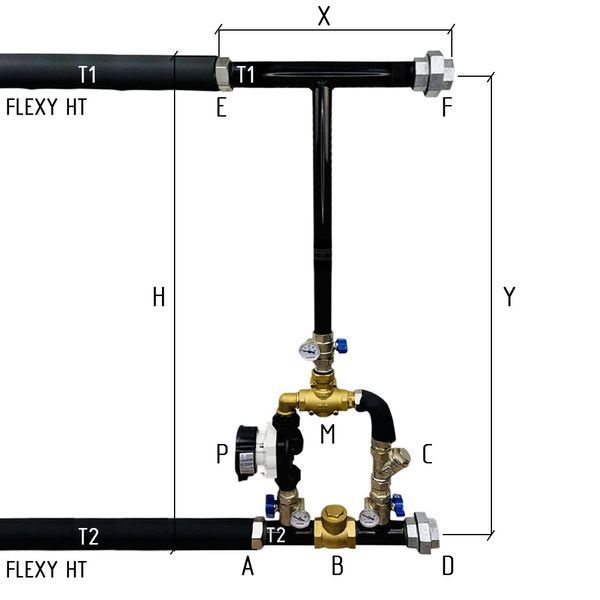

• Ширина (Х) без шлангів :410мм
• Висота (Y): 1000 мм
• Висота (H): 1100 мм
• Вага  без шлангів 14000  гр.
